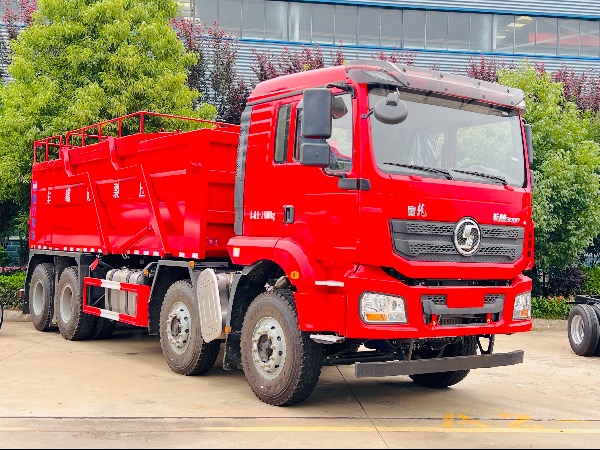

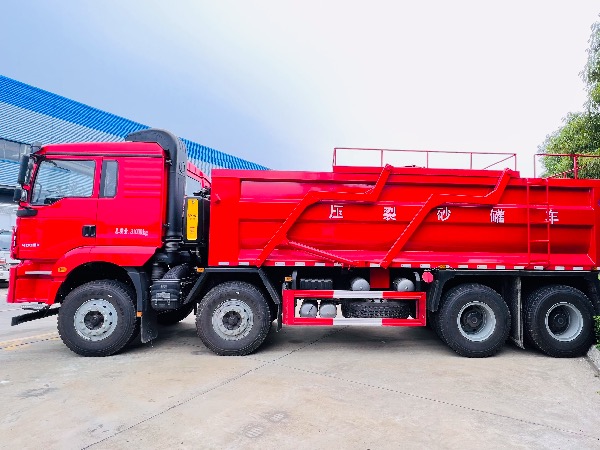

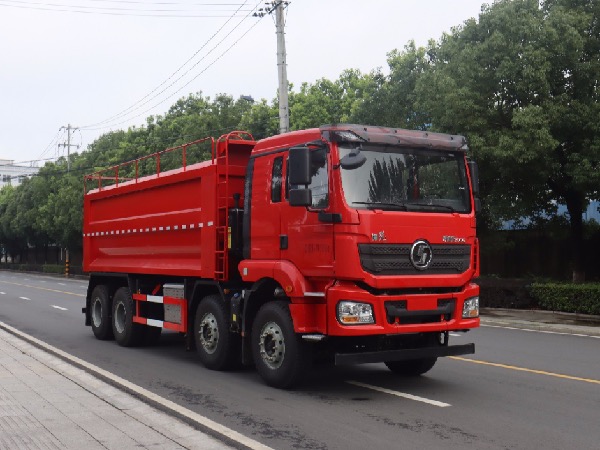

8x4陕汽德龙M3000系列压裂砂罐车

【21-22立方】油田压裂专用砂罐车

整车公告外形尺寸：长10050,9850 * 宽2550 * 高3500,3450 (mm)

货箱公告尺寸：6600,6450,6300,6100,6050 * 2340,2150 * 1500,1200 (mm)

总质量：31000kg                        整备质量：16700kg

货厢内尺寸长度不含后部尾锥的长度,该车由车厢、举升、输送机构等组成,主要用于配合油田压裂作业时输送压裂支撑剂；

顶部封闭,后部不可整体开启,卸料方式为：后卸式；选装车厢样式和尾部出砂口样式

车辆底盘配置：采用陕汽德龙8x4自卸车底盘SX3319MC6，潍柴WP10H400E62，陕齿法士特12JS变速箱，汉德7.5吨前桥，16吨轮边减速双后桥，12.00R20钢丝胎，轴距：1800+3575+1400mm；

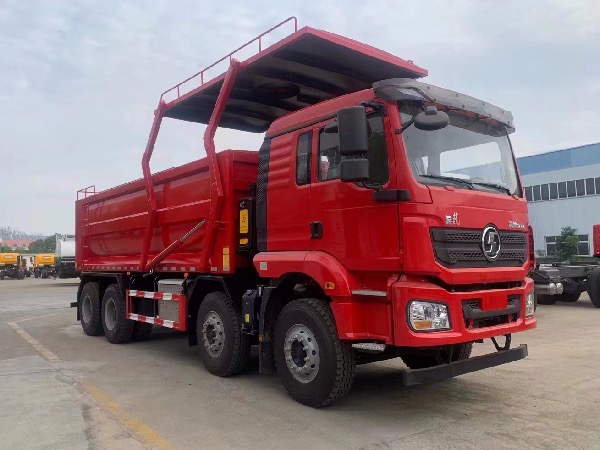

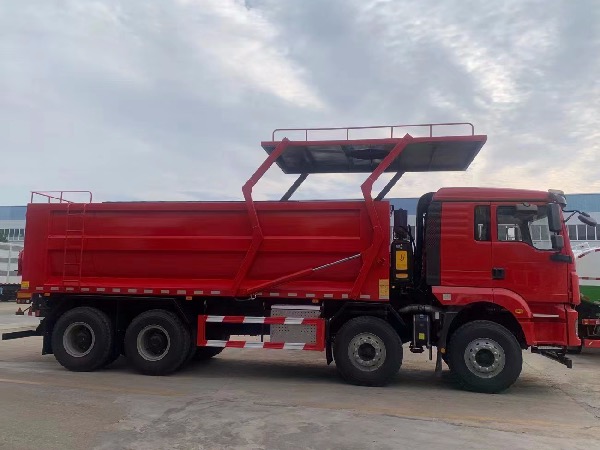

车辆上装配置：1、外形严格按照公告图片制作， 国产180油缸（佳恒），边4底5锰板，贰纵梁 、贯通轴，油箱右前置、备胎厂标，拐臂样式； 2、侧板加强，箱内部带拉杆防涨。后锥带龟背和转柄式手动大卸料口3个，加焊壹个直径25小梯子（加宽），龟背厚度5mm。举升后离地0.9米。箱后侧安装2个固定爬梯加宽加粗（后桥上方位置），整体式挡泥板；3、罐体顶盖加强，中间部分开侧开式活动顶盖，防水密封，顶盖下面安装钢丝网（过滤用,另在钢丝网上开一个维修人孔），活动顶盖中间一个加大罐口，罐顶顶部两侧安装钢丝网走到以及活动护栏，罐内做灰色防锈底漆；其它厂标。

整车外形尺寸：（长×宽×高） 10050×2550×3450mm

罐式货箱尺寸：（长×宽×高）： 6600×2350×1500mm
